[1/15] Poclain 1000CK M1

par **Guillaume** » Mer Juil 10, 2013 7:54

Papy a écrit:J'ai sorti ce que j'ai comme docs, je te les scanne demain si je trouve le temps

J'ai aussi les plans du godet que j'avais faits il y a quelques années, si tu veux.

AH sa je veut bien ! (+)

par **Ogrezeta** » Mar Mai 17, 2016 9:31

Ha oui c'est aussi pour cela que je me suis inscrit ....
Par contre petit problème technique certaines images n'apparaissent plus
Tu utilises l'échelle 1/15 .... Alors que j'ai commencé mes plans au 1/14 (là j'ai commencé la passerelle coté conducteur)

j'ai aussi lu que tu arrêtais le sujet :pleur4:

Mais je veux bien toute la doc que tu as

par **Ogrezeta** » Jeu Mai 19, 2016 10:05

Échelle 1/14

par **Guillaume** » Jeu Mai 19, 2016 10:29

j ai juste commencer a travailler sur les plans rien ed plus et je pense que si je la fait sa sera du 1/14 je pense

par **Ogrezeta** » Lun Mai 23, 2016 11:15

Quelques croquis, avec la fameuse pièces de 2 Euros

par **lolorc** » Mar Mai 24, 2016 8:49

à mon avis 44mm de chenille, ça fait petit pour une si grosse pelle

je suis sur une Poclain 220, et je pars déjà sur des tuiles en 50mm.

voila où j'en suis

La base de la pelle est déjà fonctionnelle et opérationnelle.
j'attends de recevoir mon imprimante 3D pour continuer le travail en DAO.

par **Ogrezeta** » Mar Mai 24, 2016 11:27

Pour une 220, Tuiles Triple arêtes 28" (50 mm) et Tuiles Simple arête 24"(0.61m = 43.6mm) ou Tuiles Simple arête 34"(0.86m = 61.4mm)

Pour une 1000, Tuiles Triple arêtes 24"(0.61m = 43.6mm) et 34"(0.86m = 61.4mm)

Donc je vois pas où est le problème ....

par **Bartste** » Mar Mai 24, 2016 1:26

Ca ne me choque pas, et d'ailleurs bien souvent sur les grosses machines type "carrière" les chenilles sont très étroites, et ca leur va très bien !

Beau boulot sur les plan, voila une machine fort intéressante à suivre !

par **Boris_25** » Mar Mai 24, 2016 1:36

lolorc a écrit:La base de la pelle est déjà fonctionnelle et opérationnelle.
j'attends de recevoir mon imprimante 3D pour continuer le travail en DAO.

Tu nous mets l'eau à la bouche.

Y aurait-il un post sur ce forum que j'aurais loupé?

par **Boris_25** » Mar Mai 24, 2016 1:47

Ogrezeta a écrit:Pour une 220, Tuiles Triple arêtes 28" (50 mm) et Tuiles Simple arête 24"(0.61m = 43.6mm) ou Tuiles Simple arête 34"(0.86m = 61.4mm)

Pour une 1000, Tuiles Triple arêtes 24"(0.61m = 43.6mm) et 34"(0.86m = 61.4mm)

Donc je vois pas où est le problème ....

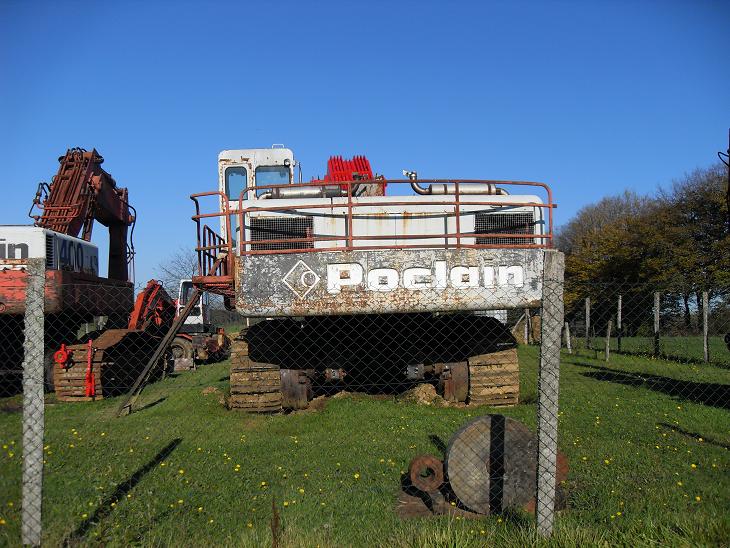

Photo d'un modèle réel que j'ai prise pas très loin de chez moi. Avec les proportions tu peux peut être en tirer quelque chose.

: POCLAIN 1000
