[1/16] LIEBHERR R954B
Re: [1/16] LIEBHERR R954B
par Papy » Ven Fév 28, 2014 6:22
Il y a encore une ou deux bricoles perfectibles et surtout, simplifiables. Je t'envoie mes "corrections" illustrées ce week-end
-
Papy - Message(s) : 1311
- Inscrit le : Ven Juil 20, 2012 2:39
Re: [1/16] LIEBHERR R954B
par christopher » Ven Fév 28, 2014 7:01
Excellent projet que je vais suivre avec intérêt....
En plus,tu as un excellent maître papy yoda
En plus,tu as un excellent maître papy yoda
-
christopher - Message(s) : 2046
- Inscrit le : Jeu Juil 19, 2012 6:15
Re: [1/16] LIEBHERR R954B
par Boris_25 » Ven Fév 28, 2014 11:55
Effectivement,
Avec l'aide de Papy, les choses sont plus faciles.

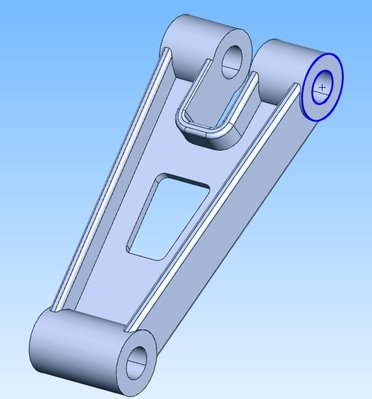

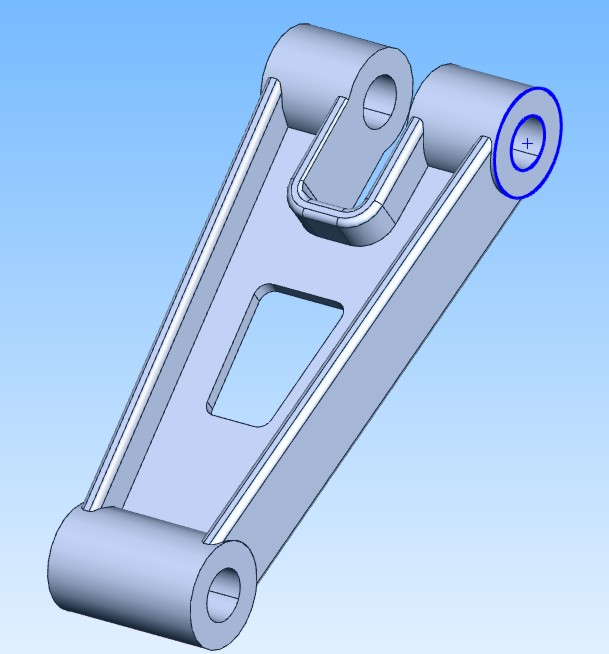

Alors avant de me coucher j'ai terminé la bielle de godet. Par contre j'ai un peu de mal à voir comment je vais pouvoir l'usiner!!!!!
Avec l'aide de Papy, les choses sont plus faciles.

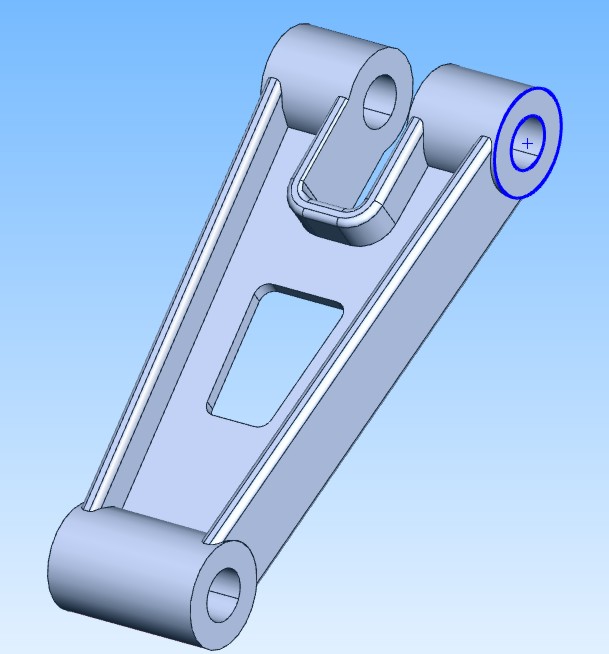

Alors avant de me coucher j'ai terminé la bielle de godet. Par contre j'ai un peu de mal à voir comment je vais pouvoir l'usiner!!!!!
- Boris_25
- Site Admin
- Message(s) : 1260
- Inscrit le : Jeu Jan 02, 2014 1:50
- Localisation : Doubs (25)
Re: [1/16] LIEBHERR R954B
par brob4 » Sam Mars 01, 2014 1:39
c'est un beau projet ! lâche pas !
ton projet es vraiment intéressant !
ton projet es vraiment intéressant !
- brob4
- Message(s) : 14
- Inscrit le : Jeu Fév 27, 2014 1:34
Re: [1/16] LIEBHERR R954B
par Guillaume » Sam Mars 01, 2014 7:36
pour ta pièces si tu veut ce rendu la je pence qu il va falloir la faire en plusieurs morceau puis souder
En attente de réalisation, veuillez patienter ...
-
Guillaume - Site Admin
- Message(s) : 3847
- Inscrit le : Mer Fév 16, 2011 2:36
Re: [1/16] LIEBHERR R954B
par Papy » Sam Mars 01, 2014 7:54
Guillaume a écrit:pour ta pièces si tu veut ce rendu la je pence qu il va falloir la faire en plusieurs morceau puis souder
Exactement. Ils sont bien, mes Padawans
-
Papy - Message(s) : 1311
- Inscrit le : Ven Juil 20, 2012 2:39
Re: [1/16] LIEBHERR R954B
par Papy » Sam Mars 01, 2014 8:50
Voici un schéma (attention, pas exactement à l'échelle) de ce que je préconiserais pour la conception du balancier :
La tôle formant le noyau est en deux parties, ce qui simplifie les pliages à l'extrême. Elle est alignée en position par des entretoises qui maintiennent les deux flancs du balancier en place et au bon écartement pendant l'assemblage (avec des vis traversantes) puis restent noyées dans la construction pour la renforcer. Les trous percés dans les flancs seront facilement rebouchés avec un petit point de brasure étain une fois les vis retirées.
Je n'ai pas redessiné correctement les coquilles côté tige de vérin de balancier, car les tiennes étaient tout à fait bien.
Les coquilles coté vérin de godet, allongées par des sortes de contreforts, te permettront de rendre cette forme caractéristique à la conception Liebherr....
La tôle formant le noyau est en deux parties, ce qui simplifie les pliages à l'extrême. Elle est alignée en position par des entretoises qui maintiennent les deux flancs du balancier en place et au bon écartement pendant l'assemblage (avec des vis traversantes) puis restent noyées dans la construction pour la renforcer. Les trous percés dans les flancs seront facilement rebouchés avec un petit point de brasure étain une fois les vis retirées.
Je n'ai pas redessiné correctement les coquilles côté tige de vérin de balancier, car les tiennes étaient tout à fait bien.
Les coquilles coté vérin de godet, allongées par des sortes de contreforts, te permettront de rendre cette forme caractéristique à la conception Liebherr....
-
Papy - Message(s) : 1311
- Inscrit le : Ven Juil 20, 2012 2:39
Re: [1/16] LIEBHERR R954B
par Boris_25 » Lun Mars 03, 2014 7:10
Merci Jean Noël,
Pour Guillaume, je ne suis pas fort en collage, mais que conseilles-tu pour les petites pièces complexes comme celle ci-dessus (alu laiton ou autre), sachant que ma cnc ne peut usiner que des matériaux "tendres".
Pour Papy,
Effectivemnet les formes que tu propose sont plus simples, mais cela implique de ne pas mettre des coquilles sur l'axe de vérin de balancier!
Je réfléchis
Pour Guillaume, je ne suis pas fort en collage, mais que conseilles-tu pour les petites pièces complexes comme celle ci-dessus (alu laiton ou autre), sachant que ma cnc ne peut usiner que des matériaux "tendres".
Pour Papy,
Effectivemnet les formes que tu propose sont plus simples, mais cela implique de ne pas mettre des coquilles sur l'axe de vérin de balancier!
Je réfléchis
- Boris_25
- Site Admin
- Message(s) : 1260
- Inscrit le : Jeu Jan 02, 2014 1:50
- Localisation : Doubs (25)
Re: [1/16] LIEBHERR R954B
par Papy » Lun Mars 03, 2014 7:17
Boris_25 a écrit:Pour Papy,
Effectivemnet les formes que tu propose sont plus simples, mais cela implique de ne pas mettre des coquilles sur l'axe de vérin de balancier!
Je réfléchis
Mais si, ce n'est pas incompatible.....
Pour ta biellette, je te montre comment faire vendredi.
-
Papy - Message(s) : 1311
- Inscrit le : Ven Juil 20, 2012 2:39
